8口RS232共享器 集線器（HUB） 1主7從/8主
RS-232智能共享器（也叫集線器 HUB）用于擴展RS-232通信接口數量。使傳統的RS-232口能夠實現多機通信。 配有DB-9孔座，無需修改軟件、無須供電。只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。分為主從型和多主型：主從型的主串口和每一個從串口之間相互通訊（ＣＯＭ１為主串口，其它為從串口），而從串口之間不通訊；多主型的串口沒有主從之分，每個都是主串口，每個串口發送數據其它串口都能收到。

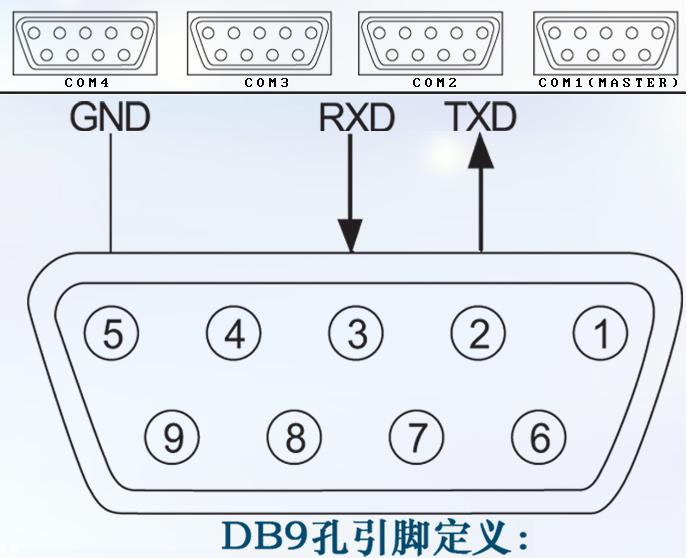

安裝與接線見下圖，外殼為銀色金屬盒。其中DB-9孔可以直接插在PC機的DB-9針RS-232串行口上，采用直連線（即：２接２，３接３，５接５，這三根線就可以通訊，其它六根線接與不接都不影響通訊）。
與其它設備的連接時要對應信號流向，即：本共享器的RS-232口的發送腳（ＴＸＤ）接其它設備的RS-232口的接收腳（ＲＸＤ），本共享器的RS-232口的接收腳（ＲＸＤ）接其它設備的RS-232口的發送腳（ＴＸＤ），本共享器的RS-232口的ＧＮＤ接其它設備的RS-232口的ＧＮＤ。
本共享器是無源轉換器，無須外接電源！能夠識別兩個上位機RS-232的發送順序，避免同時發送導致的系統癱瘓。也就是說，即使兩個上位機正在同時發送，本共享器也會選取發送開始時間領先的上位機正確發送數據。
|
|
通訊指標： |
|
|
|
|
標準
|
符合 EIA RS-232標準
|
|
RS-232信號
|
TXD,RXD,
GND
|
|
工作方式
|
異步工作,點對點通訊或多點通訊, |
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0～115200bps,自動偵測串口信號速率
|
|
傳輸距離
|
RS-232端建議不超過10米 |
|
接口形式
|
RS-232端DB-9母頭
|
|
|
|
環境指標：
|
|
|
|
工作溫度
|
-25℃
～
70℃
|
存儲溫度
|
-40℃
～
85℃
|
相對濕度
|
5%～90%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
無需外接電源,從
RS-232口的TXD、RTS、DTR信號獲取電源 |
|
功耗
|
靜態功耗10mA以內,動態功耗平均值40mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
142mm
×90mm×30mm
|
|
外殼
|
金屬鋁
|
|
顏色
|
銀灰色
|
|
重量
|
<300g
|
|
|
|
