有源智能RS-232/485轉換器
目前工業環境中許多重要的設備仍然使用RS-232接口界面設計,然而,RS-232是一個點對點的界面,限制設備和計算機之間的傳輸距離只能為15米.為了克服這個限制,許多用戶使用RS-232到RS-485轉換器,將RS-232設備連到工業RS-485網絡,傳輸數據時距離超過
1.2km.
232485ih 是一款性能卓著,功能強大的工業級RS-232/RS-485智能轉換器,設計指標完全符合工業標準要求,具備嚴格的工業應用設計特點,集多項專門技術于一身.包括導軌式外型設計支持DIN-rail標準導軌安裝,接線端子接線,可通過外部接線端子供電且支持DC5V或者DC5～30V寬電壓輸入,3000V光電隔離保護和自動偵測串口信號速率.總之,您的RS-232設備可以輕松接入工業RS-485網絡,無須做任何的軟硬件改變.此外它采用接口自適應技術,無需開關設置,既可支持RS-232/RS-485雙向轉換,納秒級轉換速度,非常適合在性能要求苛刻的工業采集系統中使用.
特點：
※
自動偵測串口速率、判別和控制數據傳輸方向
※
3000V光電隔離保護可選
※ 特有接口自適應技術，無需開關設置
※
可支持RS-485超強驅動功能
※
通信距離長達2000米
（9600bps）
※
接口具有1500W浪涌保護，15KV靜電保護
|
通訊指標： |
|
|
|
|
標準
|
符合EIARS-232,RS-485,RS-422標準 |
|
RS-232信號
|
TX,RX,
GND |
|
RS-485信號
|
485A,485B
|
|
光隔/非光隔
|
可選 |
|
工作方式
|
異步工作,點對點或多點,2線半雙工
|
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率
|
0～500000bps,自動偵測串口信號速率
|
|
負載能力
|
支持
32點輪詢環境(可定制128點) |
|
傳輸距離
|
RS-485端2000米
(9600bps時),RS-232端建議不超過15米 |
|
接口保護
|
600W浪涌保護、15KV靜電保護 |
|
光電隔離 |
3000V
(可選) |
|
接口形式
|
RS-232端DB9孔標準端子,RS-485端10位工業壓線端子 |
|
|
|
環境指標：
|
|
|
|
工作溫度
|
-40℃
～
80℃
|
存儲溫度
|
-40℃
～
85℃
|
相對濕度
|
5%～95%
|
|
|
|
電源指標：
|
|
|
|
|
輸入電源
|
DC5V或者DC5～30V供電可選
|
|
功耗
|
靜態功耗 100mA以內,動態功耗平均值300mA以內 |
|
|
|
外觀指標： |
|
|
|
|
長×寬×高
|
120mm
×72mm
×26mm
|
|
外殼
|
塑料亞當工業模塊外殼
|
|
顏色
|
藍色
|
|
重量
|
80g
|
|
|
|
定貨信息： |
|
|
|
產品型號： |
產品說明： |
價格: |
| LQIC232485IH.DC5 |
智能RS232-RS485轉換器工業型：DC5V供電，無光電隔離 |
|
| LQIC232485IH.DC5-30 |
智能RS232-RS485轉換器工業型：DC5-30V供電，無光電隔離 |
|
| LQIC232485IH.AC220 |
智能RS232-RS485轉換器工業型：AC220V供電，無光電隔離 |
|
| LQIC232485IH.DC5.G |
智能RS232-RS485轉換器工業型：DC5V供電，有光電隔離 |
|
| LQIC232485IH.DC5-30.G |
智能RS232-RS485轉換器工業型：DC5-30V供電，有光電隔離 |
|
| LQIC232485IH.AC220.G |
智能RS232-RS485轉換器工業型：AC220V供電，有光電隔離 |
|
|
RS232-RS485轉換器說明書
一.產品型號：LQIC232485IH.DC5
二.電源：工作電壓：DC5V 電壓范圍：DC 4.8V～DC5.3V 功耗≤2.0 W
三.輸入輸出接口與安裝方法：
1.有極性232總線接口：提供連接線纜，帶“DB9（母）”標準接口。
2.有極性RS485總線接口：兩線，“485A”接RS485總線的A線，“485B”接RS485總線的B線。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
可由USB口提供DC5V電源。若不能正常工作，請檢查接線是否正確。
4.RS485總線采用差分信號進行傳輸，抗干擾能力強，一般采用RVS1.0mm2普通非屏蔽雙絞線，并且雙絞線越粗，通訊距離越遠，通訊效果越好。若采用屏蔽雙絞線，通訊效果更好。
四.功能：
1.本產品用于擴展RS232聯網的通訊距離，具備將RS232總線信號轉換成滿足RS485總線物理層協議信號的功能。不用改變原來的通訊協議，只要將RS232-RS485轉換器接入232通訊網絡就行。經過多次轉換中繼，可將232聯網的通訊距離延長幾公里。

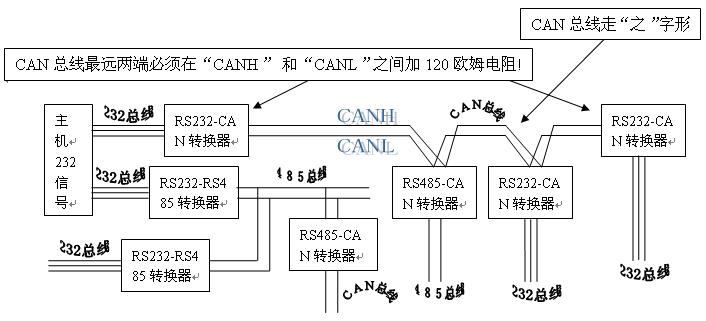

2.使用RS232-RS485轉換器可將RS232總線和RS485總線相連接，實現RS232總線和RS485總線的相互轉換。總之：需要遠距離抗干擾傳輸時就轉換成RS485總線，需要連接232通訊設備時就轉換成RS232總線。一條RS485總線通訊距離可達到2000米。
3.一條RS485總線最大驅動能力為32個設備，若一條RS485總線上超過32個設備，可采用多條RS485總線來驅動，或者加RS485中繼器，或者定做驅動能力為64點、128點、256點的轉換器。組網簡單靈活，可擴展幾千個設備。
4.RS485總線數據和RS232總線數據完全同步，可直接接入聯網網絡。
五.性能：
1.本轉換器的232總線采用三線制通訊。通訊速率：0～500Kbps任意速率自適應。
2.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
3.對由于長線傳輸帶來的信號延遲問題采用了智能處理。
4.雙向通訊，通訊速度快,即插即用，透明傳輸。
|
